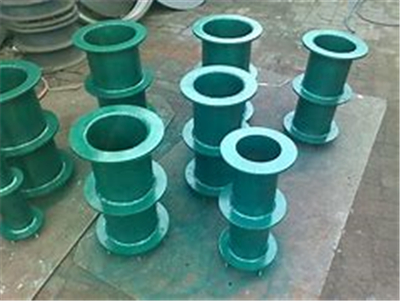

使用柔性防水套管時，管道穿過套管內部，所以套管的直徑要與管道的直徑相匹配才能使用。比如DN100的柔性防水套管，DN100的柔性防水套管是指工作管為DN100，DN 100的管子外徑(D1尺寸)為108mm，而制造DN 100的柔性防水套管需要使用(D2尺寸)146mm的管子。法蘭壓板的內徑(D3尺寸)為114毫米。直徑為108的管子穿過后，管子與防水套管壓板之間有約2-3mm的間隙。此時，壓下壓蓋螺栓，擠壓膠圈，即可達到密封效果。
柔性防水套管長度:根據02S404防水套管圖集，柔性防水套管安裝使用時，頂部法蘭壓板在外墻外，防水套管澆筑在混凝土墻內的長度為除頂部壓板外其余三個止水翼環之間的距離，不包括上下翼環的厚度，即中間焊接管體的長度。柔性防水套管的中間止水翼環完全嵌入墻體，上下兩端的止水翼環正好貼在墻體兩側。也就是說，柔性防水套管的安裝長度等于墻體的厚度，也就是柔性防水套管的安裝長度。
